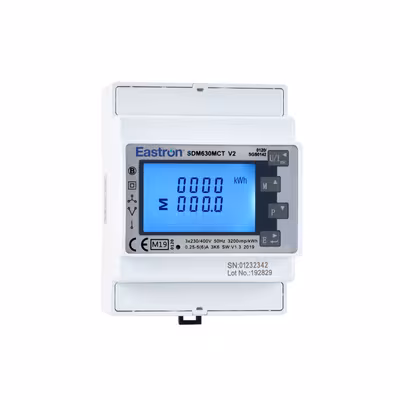

Đồng Hồ Đo Điện Năng EASTRON SDM630-Modbus V2 (3 Pha, 100A Đấu Trực Tiếp)

Đồng Hồ Đo Điện Năng EASTRON SDM630-Modbus V2 (3 Pha, 100A Đấu Trực Tiếp) – Giải Pháp Giám Sát Điện Năng Chính Xác Cho Hệ Thống Điện Mặt Trời

EASTRON SDM630-Modbus V2 là đồng hồ đo điện năng 3 pha đa năng, hỗ trợ đấu trực tiếp dòng điện lên đến 100A mà không cần sử dụng biến dòng (CT). Thiết bị được thiết kế để đo lường và hiển thị các thông số điện năng quan trọng trong hệ thống điện 1 pha và 3 pha, bao gồm điện áp, dòng điện, công suất, năng lượng tiêu thụ và nhiều thông số khác. Với giao tiếp Modbus RS485, SDM630-Modbus V2 dễ dàng tích hợp vào các hệ thống giám sát năng lượng và tự động hóa.

Ưu điểm nổi bật:

• Đấu trực tiếp đến 100A: Không cần sử dụng biến dòng ngoài, giảm chi phí và đơn giản hóa lắp đặt.

• Hỗ trợ nhiều cấu hình hệ thống: Đo lường cho hệ thống 1 pha 2 dây (1P2W), 3 pha 3 dây (3P3W) và 3 pha 4 dây (3P4W).

• Đo lường đa thông số: Bao gồm điện áp, dòng điện, công suất (kW, kVA, kVAr), năng lượng tiêu thụ (kWh, kVArh), hệ số công suất (PF), tần số (Hz) và dòng điện cực đại.

• Giao tiếp Modbus RS485: Dễ dàng tích hợp vào hệ thống giám sát từ xa và hệ thống quản lý năng lượng (EMS).

• Hiển thị LCD rõ nét: Màn hình LCD đa dòng hiển thị thông số một cách trực quan và dễ đọc.

• Thiết kế nhỏ gọn: Lắp đặt dễ dàng trên thanh ray DIN tiêu chuẩn.

Thông số kỹ thuật chính:

• Điện áp hoạt động: 3×230/400V AC

• Dòng điện tối đa: 100A (đấu trực tiếp)

• Tần số: 50/60Hz

• Cấp chính xác: Class 1 (theo IEC 62053-21)

• Giao tiếp: RS485 – Modbus RTU

• Kích thước: 4 module (72mm) gắn DIN rail

• Hiển thị: Màn hình LCD đa dòng

• Đầu ra xung: 2 đầu ra xung lập trình được

• Chức năng đo lường:

  • Điện áp (V)

  • Dòng điện (A)

  • Công suất hoạt động (kW)

  • Công suất phản kháng (kVAr)

  • Công suất biểu kiến (kVA)

  • Năng lượng tiêu thụ (kWh)

  • Năng lượng phản kháng (kVArh)

  • Hệ số công suất (PF)

  • Tần số (Hz)

  • Dòng điện cực đại (Max demand)

Tính năng bảo vệ và hiệu suất:

• Đo lường chính xác: Độ chính xác cao với sai số thấp, đảm bảo dữ liệu đo lường tin cậy.

• Bảo vệ mật khẩu: Cấu hình thiết bị được bảo vệ bằng mật khẩu để ngăn chặn truy cập trái phép.

• Lưu trữ dữ liệu: Thiết bị lưu trữ dữ liệu đo lường ngay cả khi mất điện.

• Chống nhiễu: Thiết kế chống nhiễu điện từ, đảm bảo hoạt động ổn định trong môi trường công nghiệp.

Ứng dụng thực tế:

• Hệ thống điện mặt trời: Giám sát sản lượng và tiêu thụ điện năng trong hệ thống điện mặt trời dân dụng và thương mại.

• Tòa nhà và nhà máy: Đo lường và giám sát điện năng tiêu thụ trong các tòa nhà văn phòng, nhà máy và khu công nghiệp.

• Hệ thống quản lý năng lượng (EMS): Tích hợp vào hệ thống EMS để tối ưu hóa việc sử dụng năng lượng và giảm chi phí vận hành.

• Hệ thống tự động hóa: Kết hợp với PLC và SCADA để giám sát và điều khiển hệ thống điện.

Thông tin sản phẩm:

• Mã sản phẩm: SDM630-Modbus V2

• Loại: Đồng hồ đo điện năng 3 pha, đấu trực tiếp 100A

• Giao tiếp: RS485 – Modbus RTU

• Kích thước: 4 module (72mm) gắn DIN rail

• Hiển thị: Màn hình LCD đa dòng

• Bảo hành: 12 tháng
